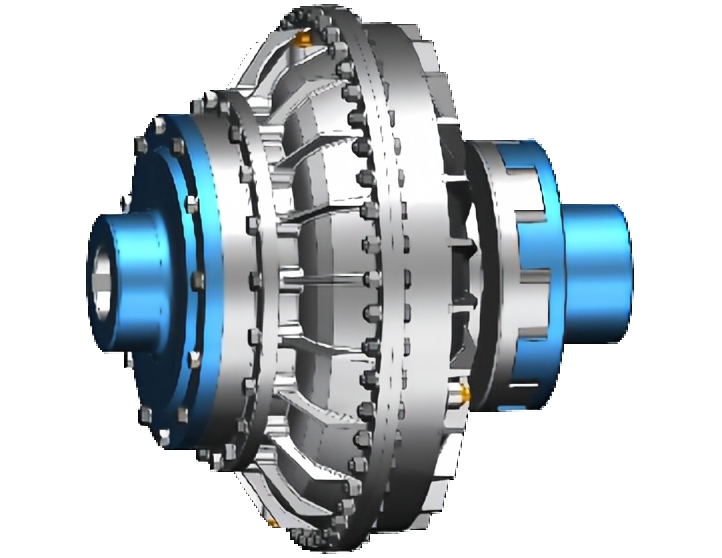

Ограничительная муфта с внешним приводом YOXIIA относится к классу нежёстких муфт: крутящий момент передаётся за счёт изменения момента количества движения рабочей жидкости, что обеспечивает эффективную бесконтактную, бесфрикционную передачу мощности с экономией энергии и низким углеродным следом.
Свяжитесь с намиПреимущества
1.Внешний привод, вал электродвигателя соединяется напрямую с входной муфтой, тормозное колесо отсутствует — монтаж и демонтаж выполняются по короткой осевой схеме. Базовая гидравлическая муфта оптимальна для средних и малых конвейеров и насосов, где торможение не требуется, а сервисные работы проводятся регулярно.
2.Ограничение крутящего момента в жидкостном приводе, коэффициент перегрузки 2–2,5: при перегрузе муфта берёт удар на себя и защищает электродвигатель и рабочую машину. Гибкий привод, гашение ударных и крутильных колебаний, плавный пуск механизмов большой инерции позволяют заменить дорогой двигатель с фазным ротором на дешёвый короткозамкнутый.
3.Серия YOXII360A–YOXII1000A насчитывает 10 типоразмеров, диаметр вращения Ø430–Ø1125, масса 90–980 кг без заливки масла. Если длины посадочных концов H1 и H2 выходят за табличные значения, общая длина L пропорционально увеличивается; доступны нестандартное исполнение OEM/ODM и индивидуальная упаковка с логотипом заказчика.
Описание продукции
Ограничительная муфта с внешним приводом YOXIIA относится к классу нежёстких муфт: крутящий момент передаётся за счёт изменения момента количества движения рабочей жидкости, что обеспечивает эффективную бесконтактную, бесфрикционную передачу мощности с экономией энергии и низким углеродным следом. Вал электродвигателя соединяется напрямую с входной муфтой изделия, благодаря чему установка и съём не занимают много времени. Конструкция не содержит тормозного колеса, и из-за увеличенной осевой длины центровку необходимо выполнять строго по регламенту. Базовая гидравлическая муфта рассчитана на универсальное оборудование, которому нужна быстрая разборка и сборка, но не требуется функция торможения, — прежде всего это средние и малые конвейеры и насосы. Так, на одном из цементных заводов на линии клинкерных конвейеров эксплуатируется муфта YOXII500A: при обслуживании ленты она быстро отсоединяется, и время justя ремонта заметно сокращается.
Проблема отрасли
На средних и малых конвейерах, насосах и другом универсальном оборудовании при ежедневных осмотрах и плановых ремонтах муфту нередко приходится сначала отодвигать со стороны вала двигателя, затем разбирать полумуфты и снимать защитный кожух — операций много, а повторная центровка даётся нелегко. Тот же порядок действий приходится повторять и при типовых работах: устранении перекоса ленты, замене подшипников, смене рабочей жидкости.
Наше решение
Мы предлагаем муфты серии YOXIIA с внешним приводом и без тормозного колеса: вал двигателя соединяется с входной муфтой напрямую, и при обслуживании достаточно сдёрнуть муфту вдоль оси — никаких дополнительных разборок тормозного узла или тормозного диска не требуется. Предусмотрен плавный замедленный пуск, позволяющий мягко раскручивать механизмы большой инерции и снижать пусковой ток двигателя и время его протекания; если посадочные концы H1 и H2 длиннее табличных значений, общая длина L пропорционально увеличивается, подстраиваясь под монтажное пространство на объекте; 10 типоразмеров с диаметром вращения Ø430–Ø1125 охватывают разные диапазоны мощности.
Технические характеристики
Примечание: общая длина L — это минимальный монтажный размер; если H1 и H2 превышают табличные значения, L может быть соответствующим образом увеличена.
| Модель | Lmin | D | Вход d1max | H1max | Выход d2max | H2max | Заливка макс., л | Заливка мин., л | Масса, кг (без масла) | Макс. частота, об/мин |
| YOXII360A | 473 | Ø430 | Ø55 | 110 | Ø55 | 110 | 7,1 | 3,55 | 90 | 1500 |
| YOXII400A | 556 | Ø480 | Ø60 | 140 | Ø70 | 140 | 9,3 | 4,65 | 105 | 1500 |
| YOXII450A | 580 | Ø530 | Ø75 | 140 | Ø70 | 160 | 13 | 6,5 | 120 | 1500 |
| YOXII500A | 664 | Ø590 | Ø85 | 170 | Ø90 | 170 | 19,2 | 9,6 | 163 | 1500 |
| YOXII560A | 736 | Ø650 | Ø110 | 210 | Ø95 | 210 | 27 | 13,5 | 210 | 1500 |
| YOXII600A | 790 | Ø695 | Ø110 | 210 | Ø110 | 210 | 36 | 18 | 290 | 1500 |
| YOXII650A | 829 | Ø740 | Ø125 | 225 | Ø130 | 200 | 46 | 23 | 330 | 1500 |
| YOXII750A | 940 | Ø842 | Ø140 | 250 | Ø150 | 250 | 68 | 34 | 400 | 1500 |
| YOXII866A | 1040 | Ø978 | Ø160 | 250 | Ø150 | 250 | 111 | 55,5 | 720 | 1000 |
| YOXII1000A | 1140 | Ø1125 | Ø160 | 300 | Ø160 | 280 | 144 | 72 | 980 | 750 |
Области применения
1.Ленточные конвейеры и системы транспортировки сыпучих материалов: клинкерные конвейеры цементных заводов, средние и малые шахтные конвейеры — при обслуживании ленты муфта быстро отсоединяется, сокращая время простоя;
2.Насосы и вентиляторы: насосы водоснабжения и водоотведения, грязевые насосы, дутьевые вентиляторы — защита двигателя и рабочего колеса за счёт ограничения перегрузки и мягкого пуска;
3.Конвейерные системы с несколькими приводами: согласованный последовательный пуск нескольких двигателей, выравнивание нагрузки и плавный ввод в параллельную работу;
4.Механизмы большой инерции с замедленным пуском: дробилки, шаровые мельницы и другое тяжёлое оборудование — плавный разгон исключает удар пускового тока по сети;
5.Универсальные приводы в тяжёлых условиях: работа в мороз, влажность, пыльных и взрывоопасных средах;
6.Применение базовой гидравлической муфты вместо привода от двигателя с фазным ротором: сопоставимые пусковые и защитные характеристики по перегрузке достигаются на дешёвом короткозамкнутом двигателе, что снижает затраты на всю линию.
О нас

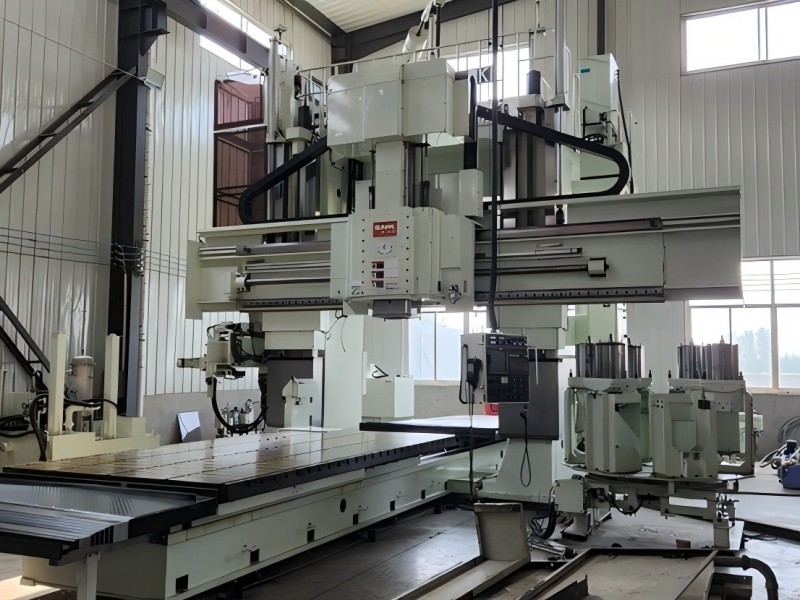

Компания Dalian Mairuisheng Transmission Mechanism Equipment Co., Ltd. — эксклюзивная торговая и экспортная организация завода гидравлических машин в Даньдуне Хайянь. Завод основан в 2008 году и является технологичным производителем: на современном цифровом центре управления и высокоточных токарных станках детали обрабатываются быстро и точно, что гарантирует соответствие каждой муфты техническим требованиям по размерам и качеству поверхности. Строгий многоэтапный контроль ведётся на всём пути — от выбора материала и обработки до сборки и выхода готового изделия с завода, обеспечивая стабильное качество продукции.
Сервис и гарантии
Предпродажное обслуживание: консультации по продукции, помощь в подборе типоразмера, анализ технических требований, оценка нестандартных решений и подготовка коммерческого предложения. При оптовых закупках и сотрудничестве по схеме OEM/ODM предлагаем оценку образцов и оптимизацию технических решений, чтобы заказчик заранее убедился, что монтажное пространство на объекте (включая Lmin и длины концов H1/H2) подходит под выбранное изделие.
Послепродажное обслуживание: инструктаж по монтажу и эксплуатации с разъяснением требований к центровке при увеличенной осевой длине, руководства по применению и рекомендации по обслуживанию. Вопросы при пусконаладке и эксплуатации оперативно решаются по электронной почте, в мессенджерах или по видеосвязи. При обнаружении дефектов качества проводится совместная оценка по согласованным параметрам, приёмочным критериям и гарантийным условиям.
Логистика и доставка
Упаковка выполняется по экспортным стандартам с учётом габаритов, массы (90–980 кг без масла) и конструкции изделия: корпус муфты надёжно защищён от вибраций и ударов. Доставка возможна морем, железной дорогой, авиацией, а также по мультимодальным схемам. Для стандартной и заказной продукции устанавливаются разумные сроки поставки, при необходимости — с ускорением. Предоставляется полный комплект товаросопроводительных документов (инвойс, упаковочный лист, сертификат происхождения, протоколы контроля качества и др.); коды ТН ВЭД, наименования и количество заранее сверяются, чтобы снизить риски на таможне. Условия оплаты гибкие (T/T, L/C, поэтапные платежи), мы поддерживаем долгосрочные закупки и оптовые заказы.
Вопросы и ответы
В1. Как получить цену? Какая информация для этого нужна?
О: Заявку можно оставить через форму на сайте или связаться с нами напрямую. Для стандартной продукции достаточно указать модель и количество; для заказной — желательно приложить чертежи, технические параметры, количество и описание условий применения, чтобы мы могли быстро подготовить оценку.
В2. Возможно ли изготовление нестандартной продукции?
О: Да, доступно нестандартное исполнение OEM/ODM. Мы оцениваем производство по чертежам, техническим спецификациям или образцам заказчика; если посадочные концы H1 и H2 длиннее табличных значений, общая длина L соответствующим образом увеличивается, а упаковка и логотип выполняются по требованию клиента.
В3. На что обратить внимание при монтаже?
О: У этих муфт увеличенная осевая длина, поэтому центровку следует выполнять строго по регламенту. Общая длина L — это минимальный монтажный размер; если H1 и H2 превышают табличные значения, L может быть увеличена. Окончательные монтажные размеры подтверждаются техническим соглашением с заказчиком и реальными условиями на объекте.
