Гидравлическая муфта камеры замедленного заполнения жидкостью относится к нежёстким муфтам: крутящий момент передаётся за счёт изменения момента количества движения рабочей жидкости, что обеспечивает гибкую связь между двигателем и рабочей машиной.
Свяжитесь с намиПреимущества:
1、Удлинённая задняя вспомогательная камера — больше времени на заполнение
Благодаря удлинённой задней вспомогательной камере рабочая камера заполняется медленнее, а ударные нагрузки в момент запуска снижаются. Такое решение рассчитано на приводы с большой инерцией, где к процессу пуска предъявляются особые требования.
2、Снижение пускового момента и улучшение процесса запуска
Конструкция снижает пусковой момент и увеличивает время разгона, благодаря чему ленточные и скребковые конвейеры стартуют заметно плавнее.
3、Серия YOXY — несколько типоразмеров под разные задачи
В серии YOXY400–YOXY866 представлено несколько моделей; максимальная частота вращения достигает 1500 об/мин. Типоразмер подбирается под параметры конкретного оборудования.
Описание продукции:
Гидравлическая муфта камеры замедленного заполнения жидкостью относится к нежёстким муфтам: крутящий момент передаётся за счёт изменения момента количества движения рабочей жидкости, что обеспечивает гибкую связь между двигателем и рабочей машиной. В нашей конструкции применён внешний привод с прямым соединением и удлинённая задняя вспомогательная камера: заполнение рабочей камеры занимает больше времени, запуск проходит медленнее, пусковой момент снижается, а время разгона увеличивается. Серия YOXY включает модели YOXY400, YOXY450, YOXY500, YOXY560, YOXY600, YOXY650, YOXY750 и YOXY866; масса изделия без масла составляет от 75 до 550 кг, максимальная частота вращения — 1500 об/мин. Серия предназначена в первую очередь для приводов с большой инерцией нагрузки — ленточных и скребковых конвейеров, дробилок и другого промышленного оборудования, где важны параметры времени пуска. Конкретная модель подбирается с учётом условий эксплуатации оборудования.
Технические характеристики:
| Модель | Lmin | D | Вход d1max | Вход H1max | Выход d2max | Выход H2max | Объём заливки, макс. | Объём заливки, мин. | Масса, кг (без масла) | Макс. частота вращения, об/мин |
| YOXY400 | 390 | Ø480 | Ø60 | 140 | Ø60 | 140 | 9.3 | 4.65 | 75 | 1500 |
| YOXY450 | 445 | Ø530 | Ø75 | 140 | Ø75 | 140 | 13 | 6.5 | 94 | 1500 |
| YOXY500 | 510 | Ø590 | Ø85 | 170 | Ø85 | 145 | 19.2 | 9.6 | 115 | 1500 |
| YOXY560 | 530 | Ø650 | Ø95 | 170 | Ø110 | 180 | 27 | 13.5 | 165 | 1500 |
| YOXY600 | 575 | Ø695 | Ø95 | 170 | Ø110 | 180 | 36 | 18 | 190 | 1500 |
| YOXY650 | 650 | Ø740 | Ø125 | 225 | Ø130 | 200 | 46 | 23 | 235 | 1500 |
| YOXY750 | 690 | Ø842 | Ø140 | 250 | Ø150 | 250 | 68 | 34 | 330 | 1500 |
| YOXY866 | 820 | Ø978 | Ø160 | 250 | Ø160 | 265 | 111 | 55.5 | 550 | 1500 |
| YOXY1000 | 845 | Ø1125 | Ø180 | 250 | Ø180 | 280 | 144 | 72 | 830 | 1000 |
| YOXY1150 | 960 | Ø1295 | Ø180 | 300 | Ø180 | 300 | 220 | 110 | 1140 | 750 |
| YOXY1250 | 1030 | Ø1406 | Ø200 | 350 | Ø200 | 350 | 270 | 135 | 1350 | 750 |
Проблема отрасли:
Для покупателей приводов с большой инерцией — шахтных конвейеров, систем перемещения сыпучих материалов — запуск оборудования становится серьёзным испытанием: при слишком быстром старте инерция нагрузки создаёт ударные нагрузки на привод и нарушает устойчивость работы конвейерной цепи и трансмиссионных элементов. Заказчику нужна гидродинамическая схема передачи, которая смягчает старт и растягивает процесс запуска, снижая нагрузку на оборудование на начальном этапе.
Решение:
Мы предлагаем гидравлическую муфту камеры замедленного заполнения жидкостью с удлинённой задней вспомогательной камерой: время заполнения рабочей камеры увеличивается, запуск получает плавный характер, пусковой момент снижается, а время разгона возрастает. Гибкая передача усилия через рабочую жидкость делает старт мягким, поэтому решение подходит для механизмов с большой инерцией: заказчик получает более плавный запуск, снижение ударных нагрузок на трансмиссию и лучшее согласование привода с нагрузкой.
Области применения:
1、Ленточные конвейеры Используются в системах перемещения руды и угля, где важно снизить ударные нагрузки при пуске и сделать старт более плавным.
2、Скребковые конвейеры Применяются на лавных скребковых конвейерах в угольных шахтах: плавный запуск улучшает условия работы трансмиссии.
3、Дробилки Для дробильного оборудования с высокой инерцией привода, где необходимо соблюдать требования ко времени запуска.
4、Горнодобывающее оборудование и установки для переработки тяжёлых сыпучих материалов Для промышленных приводов с большим моментом инерции на запуске.
О нас:
Компания Dalian Mairuisheng Transmission Mechanism Equipment Co., Ltd. является эксклюзивной торговой и экспортной организацией завода гидравлических машин в Даньдуне Хайянь. Завод, основанный в 2008 году, — технологичный производитель.

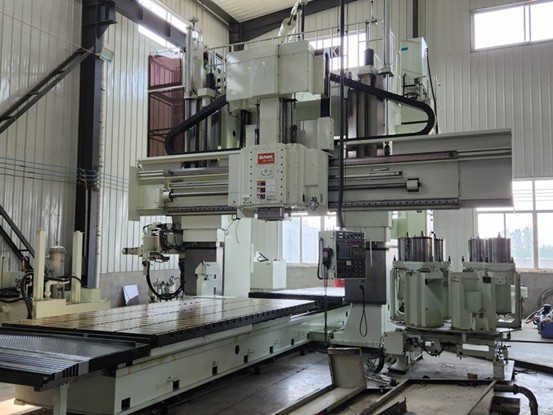

Производство оснащено цифровым программным центром управления и высокоточными токарными станками: детали обрабатываются с точным соблюдением размеров и технических требований. Компания также предоставляет консультации по продукции, помощь в подборе типоразмера, анализ технических требований и оценку нестандартных решений с учётом потребностей заказчика.
Сервис и гарантии:
Предпродажное обслуживание: консультации по продукции, подбор типоразмера, анализ технических требований, оценка нестандартных решений и подготовка коммерческого предложения. Для оптовых закупок и сотрудничества по схеме OEM/ODM предлагаем оценку образцов и оптимизацию технических решений, помогая заказчику убедиться в соответствии продукции его задачам.
Послепродажное обслуживание: инструктаж по монтажу и эксплуатации, руководства по применению и рекомендации по обслуживанию. Технические вопросы, возникающие при использовании и наладке, оперативно решаются по электронной почте, в мессенджерах или по видеосвязи. При обнаружении дефекта качества проводится анализ и урегулирование на основании согласованных сторонами параметров, приёмочных критериев и условий гарантийного обслуживания.
Логистика и доставка:
С учётом габаритов, массы (от 75 до 1350 кг без масла) и конструктивных особенностей изделия применяется упаковка по экспортным стандартам, а корпус муфты дополнительно защищается от вибрации и ударов, чтобы снизить риски повреждений при перевозке.
Доставка возможна морским транспортом (для крупных партий), железнодорожным (надёжный маршрут в Россию и Среднюю Азию), авиационным (для срочных и дорогостоящих грузов), а также по мультимодальным схемам — способ перевозки подбирается под объём закупки и сроки поставки. Для стандартной и заказной продукции устанавливаются разумные сроки производства и поставки, при необходимости — с возможностью ускорения.
Предусмотрены гибкие условия оплаты: T/T, L/C и поэтапные платежи; поддерживаются долгосрочные закупки и оптовые заказы.
Часто задаваемые вопросы:
B1. Как получить цену и какая информация для этого нужна?
O: Заявку можно оставить через форму на сайте или связаться с нами напрямую. Для стандартной продукции достаточно указать модель и количество; для заказной — желательно предоставить чертежи, технические параметры, количество и описание условий применения, чтобы мы могли оперативно подготовить оценку.
B2. Возможно ли изготовление нестандартной продукции?
O: Да. Мы оцениваем возможность производства по чертежам, техническим спецификациям или образцам заказчика и выполняем индивидуальные решения, включая особые присоединительные размеры и нанесение маркировки. При H1 и H2, превышающих табличные значения, длина L соответственно увеличивается; объём заливки подбирается в диапазоне макс.–мин. в зависимости от условий эксплуатации.
B3. Как подобрать объём заливки под условия эксплуатации?
O: Объём заливки влияет на передаваемый крутящий момент и пусковые характеристики; его выбирают в диапазоне макс.–мин. из таблицы с учётом фактических условий работы. Окончательные параметры пуска и монтажные размеры подтверждаются в техническом соглашении с заказчиком.
B4. Каковы диапазоны частоты вращения и массы гидравлической муфты камеры замедленного заполнения жидкостью?
O: Максимальная частота вращения зависит от модели: для YOXY400–YOXY866 она составляет 1500 об/мин, для YOXY1000 — 1000 об/мин, для YOXY1150 и YOXY1250 — 750 об/мин. Масса изделия (без масла) варьируется от 75 до 1350 кг в зависимости от типоразмера.
