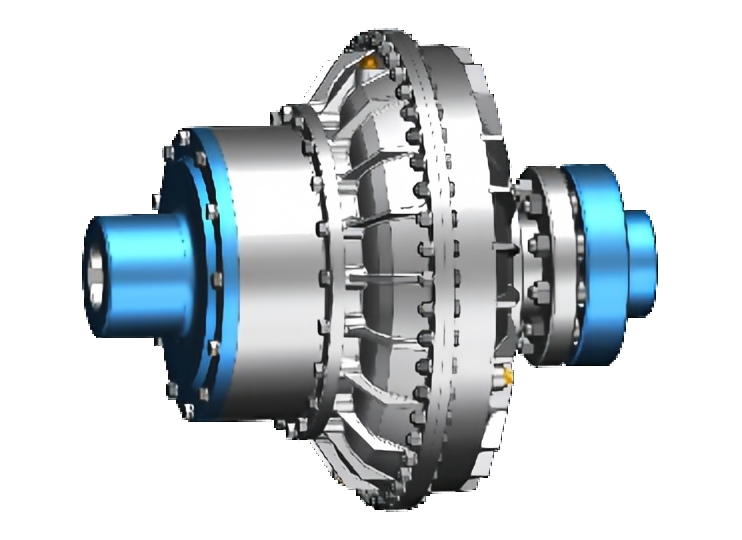

Серия YOXYE — гидравлическая муфта с задержкой заполнения с внешним приводом и ограничителем крутящего момента. Она относится к классу нежёстких муфт и передаёт момент за счёт изменения количества движения рабочей жидкости: жёсткий контакт и трение в таком приводе исключены, а КПД остаётся высоким.
Свяжитесь с намиПреимущества
1.Гидравлическая муфта с задержкой заполнения построена на легкоразъёмной платформе YOXE: заднюю вспомогательную полость здесь удлинили, поэтому масло поступает в рабочее колесо дольше, пусковой момент падает, а крупные инерционные агрегаты — большие вентиляторы, мельницы — разгоняются мягко, без рывков.
2.Разбирается без лишних движений: размер L2 рассчитан так, что упругие пальцы вынимаются, не сдвигая вентилятор с фундамента. На плановом ТО рабочую машину двигать не приходится — простои стали короче, а ремонт идёт быстрее.
3.В линейке YOXYE400–1000 — девять типоразмеров. Масса без масла 85–960 кг, объём заливки 4,65–144 л, максимум 750–1500 об/мин: под конкретную мощность привода модель найдётся.
Описание продукции
Серия YOXYE — гидравлическая муфта с задержкой заполнения с внешним приводом и ограничителем крутящего момента. Она относится к классу нежёстких муфт и передаёт момент за счёт изменения количества движения рабочей жидкости: жёсткий контакт и трение в таком приводе исключены, а КПД остаётся высоким.
В отличие от базовой YOXE, которая и так удобна в установке, центровке и демонтаже, здесь удлинена задняя вспомогательная полость. Это растягивает процесс заполнения, снижает пусковой момент и делает разгон плавнее — муфта рассчитана на тяжёлые инерционные нагрузки вроде крупных вентиляторов и мельниц, где к тому же важна возможность быстрого обслуживания.
Осевая длина у серии заметная, поэтому центровку выполняют строго по инструкции. Полный габарит L = H1 + E + A + F + H2 — минимальный; если валы двигателя или рабочей машины имеют другие вылеты H1 и H2, длину можно соответствующе нарастить.
Проблема отрасли
Когда крупный дымосос электростанции, мельницу или другой тяжёлый агрегат запускают напрямую, жёстко, ток в двигателе в несколько раз перескакивает через номинал. Длительный пуск с таким броском бьёт по заводской сети, а жёсткая передача без демпфера отдаёт удар крутящего момента прямо на валы — и двигателя, и рабочей машины.
Наше решение
Выход — муфты серии YOXYE с удлинённой вспомогательной полостью. Рабочее масло в рабочую полость поступает не сразу: двигатель успевает раскрутиться почти на холостом ходу, и лишь потом к нему плавно подключается инерционная нагрузка.
Технические характеристики
| Модель | D | A | E | F | L1 | L2 | I | J | d1max | d2max | Объём заливки, макс., л | Объём заливки, мин., л | Масса, кг (без масла) | Макс. частота вращения, об/мин |
| YOXYE400 | Ø480 | 377 | 5 | 6 | 45 | 55 | Ø190 | Ø140 | Ø60 | Ø60 | 9.3 | 4.65 | 85 | 1500 |
| YOXYE450 | Ø530 | 420 | 6 | 6 | 45 | 55 | Ø220 | Ø170 | Ø75 | Ø70 | 13 | 6.5 | 122 | 1500 |
| YOXYE500 | Ø590 | 466 | 5 | 6 | 55 | 70 | Ø260 | Ø195 | Ø85 | Ø85 | 19.2 | 9.6 | 158 | 1500 |
| YOXYE560 | Ø650 | 498 | 6 | 8 | 55 | 80 | Ø285 | Ø215 | Ø110 | Ø100 | 27 | 13.5 | 215 | 1500 |
| YOXYE600 | Ø695 | 550 | 6 | 10 | 70 | 95 | Ø310 | Ø230 | Ø110 | Ø90 | 36 | 18 | 250 | 1500 |
| YOXYE650 | Ø740 | 588 | 5 | 6 | 70 | 95 | Ø310 | Ø230 | Ø110 | Ø90 | 46 | 23 | 300 | 1500 |
| YOXYE750 | Ø842 | 676 | 6 | 6 | 90 | 110 | Ø360 | Ø265 | Ø120 | Ø105 | 68 | 34 | 455 | 1500 |
| YOXYE866 | Ø978 | 765 | 7 | 12 | 90 | 110 | Ø410 | Ø310 | Ø160 | Ø160 | 111 | 55.5 | 715 | 1000 |
| YOXYE1000 | Ø1125 | 857 | 10 | 12 | 108 | 210 | Ø570 | Ø450 | Ø160 | Ø160 | 144 | 72 | 960 | 750 |
Примечание: ① полная длина L = H1 + E + A + F + H2 — это минимальный габарит, при необходимости его увеличивают; ② L2 на чертеже должен быть не меньше табличного значения, иначе упругие пальцы не снять, не передвигая рабочую машину.
Области применения
1.Тяжёлые вентиляторы в энергетике: дымососы и дутовые вентиляторы котлов. Гидравлическая муфта с задержкой заполнения за счёт удлинённой вспомогательной полости замедляет приток масла и тем самым придавливает пусковой ток. На дымососе энергоблока 300 МВт, где стоит YOXYE650, пусковой ток упал до 2,5 от номинального.
2.Мельницы в горной отрасли и стройиндустрии: шаровые мельницы и прочие крупные помольные машины. Момент идёт через жидкость, без жёсткого контакта, поэтому стартовые крутильные колебания гасятся. Коэффициент перегрузки 2–2,5: при перегрузе масло проскальзывает, и двигатель с рабочей машиной остаются целы.
3.Узлы, где обслуживание должно быть быстрым: размер L2 позволяет снять упругие пальцы, не трогая рабочую машину. На ТО вентилятор или мельнику сдвигать не нужно — время простоя на ремонт сокращается, а сервис идёт оперативнее.
О нас

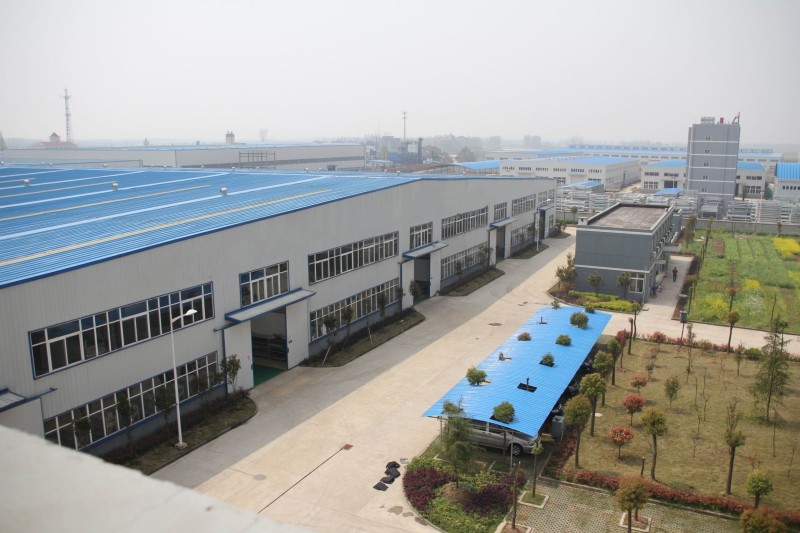

Dalian Mairuisheng Transmission Mechanism Equipment Co., Ltd. — эксклюзивная торговая и экспортная организация завода гидравлических муфт в Даньдуне Хайянь. Сам завод основан в 2008 году и работает как технологичный производитель: в его распоряжении современный центр цифрового программного управления и высокоточные токарные станки, которые позволяют обрабатывать детали быстро и с минимальными отклонениями. На предприятии внедрён автоматизированный контроль — от выбора материала и механической обработки до сборки и отгрузки готового изделия продукция проходит несколько ступеней проверки, чем и обеспечивается стабильное качество.
Видение завода — развивать энергосберегающее и экологичное направление, повышать ценность для клиентов и работать на благо людей; в основе лежат честность и порядочность, командная работа, технологические инновации и человекоориентированность.
Сервис и гарантии
До заключения договора мы консультируем по продукции, помогаем подобрать типоразмер, разбираем технические требования, оцениваем нестандартные решения и готовим коммерческое предложение. Для оптовых заказчиков и партнёров по OEM/ODM возможна оценка образцов и доработка схемы — так вы заранее убедитесь, что муфта подходит под вашу инерционную нагрузку. После поставки проводим инструктаж по монтажу (в том числе по правилам центровки) и даём практические рекомендации. Возникающие при наладке вопросы закрываем по почте, в мессенджерах или на видеосвязи. Если речь о производственном дефекте, разбор ведётся на основании согласованных параметров, приёмочных критериев и гарантийных договорённостей.
Логистика и доставка
Упаковка готовится по экспортным стандартам с учётом габаритов, массы (85–960 кг без масла) и конструкции муфты: корпус защищён от вибраций и ударов. Отгружаем морем, железной дорогой, авиа или смешанным сообщением. Сроки для серийных и заказных позиций держим разумные, при необходимости выходим на ускоренную поставку. К грузу прилагается полный комплект товаросопроводительных документов — инвойс, упаковочный лист, сертификат происхождения, протоколы контроля качества. Код ТН ВЭД, наименование и количество заранее сверяем, чтобы снять риски на таможне. Формы оплаты гибкие: T/T, L/C, поэтапные платежи; работаем как с разовыми, так и с долгосрочными оптовыми контрактами.
Вопросы и ответы
В1. В чём разница между серией YOXYE с задержкой заполнения и обычной легкоразъёмной муфтой YOXE? Какую выбрать?
О: В основе YOXYE лежит та же легкоразъёмная конструкция YOXE, но заднюю вспомогательную полость здесь удлинили. Масло заполняет рабочее колесо дольше, пусковой момент ниже, а разгон растянут во времени. Если нагрузка тяжёлая, инерционная (большие вентиляторы, мельницы) и прямой пуск даёт заметный бросок тока, выбирайте YOXYE. Для обычных задач достаточно YOXE. В обоих вариантах сохранён ключевой плюс — муфту можно обслужить, не сдвигая рабочую машину с места.
В2. Почему в таблице указаны сразу два значения объёма заливки — максимум и минимум? Как определить нужное число прямо на объекте?
О: Max — это верхняя граница, Min — нижняя, и фактическую заливку надо держать именно в этом коридоре (для YOXYE650, к примеру, это 23–46 л). От объёма напрямую зависит и передаваемый момент, и длительность пуска, поэтому точное значение подбирается под мощность двигателя, инерционность нагрузки и результаты наладки. Выходить за табличные рамки не рекомендуем.
В3. Можно ли применять такую муфту в тяжёлых условиях — при низкой температуре, во влажности, при сильной запылённости?
О: Да, можно. Муфты этого типа рассчитаны на холод, влагу, пыль и взрывоопасные производства. Дополнительно работает защита от перегрузки с коэффициентом 2–2,5: когда внешняя нагрузка превышает допустимую, масло проскальзывает, и ни двигатель, ни рабочая машина не повреждаются.
