Гидравлическая муфта серии YOXR предназначена для механизмов с параллельной передачей, в которых шкив и электродвигатель установлены на одной стороне; основное применение — ременные передачи. В эту серию входят 14 типоразмеров — от YOXR250 до YOXR750.
Свяжитесь с намиПреимущества:
1.Гидравлическая муфта передаёт крутящий момент за счёт изменения момента количества движения рабочей жидкости: передача идёт бесконтактно, без трения. Устройство эффективно гасит пусковые ударные нагрузки ремня, предотвращает его проскальзывание и разрыв, а также снижает пусковой ток электродвигателя.
2.Широкий типоразмерный ряд: от YOXR250 до YOXR750 — 15 моделей; подбор осуществляется по Lmin, D, размерам входного конца, объёму заливки и максимальной частоте вращения.
3.Простой монтаж: полная длина L = L1 + ширина шкива; в центре вала электродвигателя просверливается резьбовое отверстие, после чего муфта жёстко фиксируется на валу стяжным болтом.
Описание продукции:
Гидравлическая муфта серии YOXR предназначена для механизмов с параллельной передачей, в которых шкив и электродвигатель установлены на одной стороне; основное применение — ременные передачи. В эту серию входят 14 типоразмеров — от YOXR250 до YOXR750. При подборе параметры соответствующей модели — Lmin, D, d1max, H1max, объём заливки, масса и максимальная частота вращения — подтверждаются по данным серии YOXR. Полная длина L = L1 + ширина шкива; при монтаже в центре вала электродвигателя необходимо просверлить резьбовое отверстие и затянуть муфту на валу стяжным болтом.
Проблема отрасли:
При закупке муфт для оборудования с ременным приводом — ленточных конвейеров, вентиляторов и насосов — тяжёлый пуск становится серьёзным испытанием: статическое сопротивление ленты и нагрузки действует непосредственно на двигатель и ремень. В момент запуска ударные нагрузки велики, пусковой ток высок, ремень проскальзывает, а на длинных трассах возможен даже разрыв ленты.
Решение:
Чтобы исключить ошибки подбора на этапе закупки, параметры каждой модели — Lmin, D, d1max, H1max, объём заливки, массу и максимальную частоту вращения — сверяют по серии YOXR поэлементно, а полную длину L = L1 + ширина шкива проверяют заранее.
До монтажа необходимо также убедиться, что в центре вала электродвигателя можно выполнить резьбовое отверстие; фиксация муфты на валу производится стяжным болтом. Благодаря тому, что ключевые размеры и условия установки выносятся на этап технического согласования закупки, заказчик снижает риск переделок из-за неучтённых присоединительных размеров или условий на площадке, а закупщики, технические специалисты и монтажники заранее согласуют единые параметры.
Технические характеристики:
| Модель | Lmin | D | d1max | H1max | Объём заливки Max. | Объём заливки Min. | Масса, кг (без масла) | Макс. частота вращения, об/мин |
| YOXR250 | 140 | Ø300 | Ø38 | 60 | 1,8 | 0,9 | 25 | 1500 |
| YOXR280 | 175 | Ø246 | Ø38 | 80 | 2,8 | 1,4 | 35 | 1500 |
| YOXR320 | 187 | Ø388 | Ø48 | 110 | 5,2 | 2,6 | 55 | 1500 |
| YOXR340 | 159 | Ø390 | Ø48 | 110 | 5,8 | 2,9 | 65 | 1500 |
| YOXR360 | 202 | Ø430 | Ø55 | 110 | 7,1 | 3,55 | 80 | 1500 |
| YOXR380 | 189 | Ø450 | Ø60 | 140 | 8,4 | 4,2 | 95 | 1500 |
| YOXR400 | 225 | Ø480 | Ø60 | 140 | 9,3 | 4,65 | 100 | 1500 |
| YOXR420 | 224 | Ø495 | Ø60 | 140 | 12 | 6 | 105 | 1500 |
| YOXR450 | 259 | Ø530 | Ø75 | 140 | 13 | 6,5 | 110 | 1500 |
| YOXR500 | 278 | Ø590 | Ø85 | 170 | 19,2 | 9,6 | 145 | 1500 |
| YOXR560 | 283 | Ø650 | Ø95 | 170 | 27 | 13,5 | 195 | 1500 |
| YOXR600 | 309 | Ø695 | Ø95 | 170 | 36 | 18 | 230 | 1500 |
| YOXR650 | 326 | Ø740 | Ø125 | 225 | 46 | 23 | 270 | 1500 |
| YOXR750 | 380 | Ø842 | Ø140 | 250 | 68 | 34 | 360 | 1500 |
Области применения:
Гидравлическая муфта применяется на ленточных конвейерах, вентиляторах и насосах с ременным приводом.
1.Ленточные конвейеры: на ленточном конвейере одной углеобогатительной фабрики установлена муфта YOXR400 — она эффективно поглощает пусковые ударные нагрузки ленты, исключает её проскальзывание и разрыв, снижает пусковой ток электродвигателя и обеспечивает стабильную работу длинной транспортной линии;
2.Вентиляторы: оборудование с ременным приводом;
3.Насосы: оборудование с ременным приводом;
4.Прочие механизмы с параллельной передачей и ременным приводом.
О нас:
Компания Dalian Mairuisheng Transmission Mechanism Equipment Co., Ltd. является эксклюзивной торговой и экспортной организацией завода гидравлических машин «Даньдун Хайянь».
Завод «Даньдун Хайянь» основан в 2008 году и представляет собой технологически ориентированного производителя. Предприятие оснащено современным цифровым программным центром управления и высокоточными токарными станками, что обеспечивает эффективную и точную обработку деталей.
Миссия предприятия: развитие энергосберегающей и экологичной отрасли, создание ценности для клиентов и пользы для людей.
Сервис и гарантии:
Предпродажное обслуживание. Предлагаем консультации по продукции, помощь в подборе типоразмера, анализ технических требований, оценку нестандартных решений и подготовку коммерческого предложения. При оптовых закупках и сотрудничестве по схеме OEM/ODM возможна оценка образцов и оптимизация технических решений, чтобы заказчик заранее убедился в соответствии продукции своим задачам.
Послепродажное обслуживание. Оказываем инструктаж по монтажу и эксплуатации, предоставляем руководства по применению и рекомендации по обслуживанию. На этапе установки разъясняем требования к резьбовому отверстию в центре вала электродвигателя и к затяжке стяжным болтом. Технические вопросы, возникающие при эксплуатации и наладке, решаются по электронной почте, в мессенджерах или по видеосвязи.
Логистика и доставка:

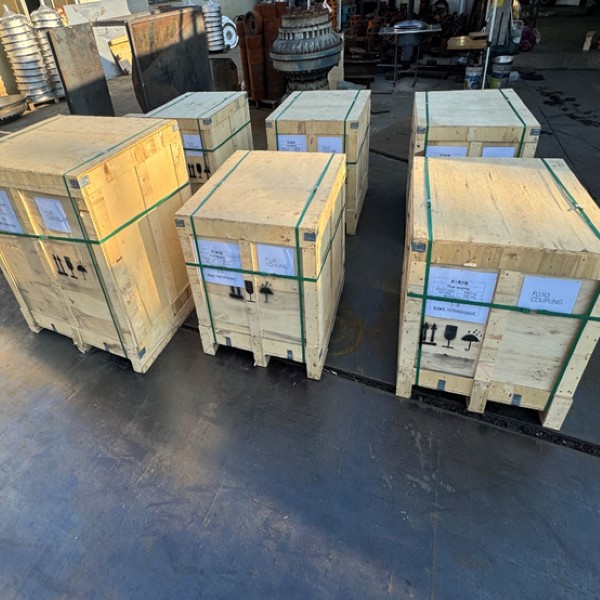

Упаковка выполняется по экспортным стандартам с учётом габаритов, массы и конструктивных особенностей изделия. Доставка возможна морским, железнодорожным и авиационным транспортом, а также по мультимодальным схемам. Для стандартной и заказной продукции график поставки формируется с учётом конкретных потребностей.
Предоставляем полный комплект товаросопроводительных документов — инвойс, упаковочный лист, сертификат происхождения и др.; коды ТН ВЭД, наименования и количество товара заранее сверяются, чтобы минимизировать риски расхождений при таможенном оформлении.
Возможны гибкие условия оплаты: T/T, L/C, поэтапные платежи; поддерживаются долгосрочные закупки и оптовые заказы.
Вопросы и ответы:
Вопрос 1. Как получить цену и какая информация для этого нужна?
Ответ: для стандартной продукции достаточно указать модель и количество; для заказной — желательно предоставить чертежи, технические параметры, количество и описание условий применения, чтобы мы могли провести оценку.
Вопрос 2. Как убедиться, что модель YOXR подходит?
Ответ: рекомендуется сверить Lmin, D, d1max, H1max, объём заливки, массу и максимальную частоту вращения конкретной модели, а также проверить полную длину L = L1 + ширина шкива и условия монтажа на конце вала электродвигателя.
Вопрос 3. На что обратить внимание при монтаже?
Ответ: при установке в центре вала электродвигателя необходимо просверлить резьбовое отверстие и затянуть муфту на валу стяжным болтом. Полная длина L = L1 + ширина шкива; перед монтажом её следует уточнить по фактическим размерам на месте.
